電梯曳引鋼絲繩是電梯重要的懸掛裝置，承受著轎廂和對重的全部重量，通過與曳引輪輪槽之間的摩擦力驅動轎廂升降，是電梯中十分重要的"高危構件"，因此曳引鋼絲繩的安全是電梯安全的重要保障。鋼絲繩除了承受著拉伸應力之外，在運轉時承受著彎曲應力，同時在繩槽中也承受著較高的擠壓應力，再加上本身加工過程中產生的內應力，所以鋼絲繩是電梯運行中承受應力種類較多的部件，也是電梯中損耗比較嚴重的部件，所以在檢驗過程中對電梯鋼絲繩進行系統全面的檢驗非常重要。長期以來，由于缺少科學可靠的檢測設備，電梯鋼絲繩的安全監控始終是電梯安全管理中的"盲點"。
GNDT-E型電梯鋼絲繩探傷儀的誕生是目前新一代電梯鋼絲繩無損檢測設備，采用漏磁與磁通的方法，以及運用了以太網高速傳輸方式，能準確無誤完成電梯鋼絲繩的無損檢測工作。
GNDT-E型電梯鋼絲繩探傷儀的傳感部件采用薄型設計，可對密集排列的多根鋼絲繩進行逐一檢測。
GNDT-E型電梯鋼絲繩探傷儀的實時報警器采用高效的工業CPU，以有線與無線的網絡傳輸方式與計算機進行人機對話和數據交換。
GNDT-E型電梯鋼絲繩探傷儀操作簡單，數據準確無漏檢、無誤檢，檢測結果可靠；為電梯安全運行提供可靠的保障。
功能特點
1) 能在線檢測電梯鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。
2) 產品符合GB/T21837-2008的要求，能檢測局部損傷（LF）和金屬橫截面積變化（LMA），并在報告中直讀出兩項結果。
3) 利用以太網技術與RJ45接口或Wifi直接采樣處理分析，具有在線聲光報警與實時顯示結果功能。
4) 儀器能根據缺陷程序分限值與危值不同的報警。
5) 儀器可在線自動標定，缺陷自動評估診斷功能。
6) 在同個界面能顯示單根、或多根鋼絲繩檢測曲線，并能對多根檢測數據同步分析，做到一鍵式分析，生成Word報告。
7) 傳感器采用合金鋁外殼，具有防水、防塵、防震、防潮功能。
8) 工作穩定，性能可靠，檢測精度高，抗干擾性能強，數據準確。
9) 軟件適應于各種Windows版本的計算機操作系統
技術參數
受測鋼絲繩直徑：Φ6－16mm(需配置各種規格的傳感器)；
傳感器與鋼絲繩相對最大速度：18.0 m/s，
良好安全速度：0.3～3 m/s；
采集處理頻率：5000Hz
不連續缺陷（LF局部缺陷）檢測能力：
局部缺陷的定性檢測準確率: 98%；
斷絲定性檢測準確率: 100%；
斷絲定量檢測準確率: ≥95%，
單處集中斷絲根數允許一當量根誤差；
連續缺陷（LMA金屬橫截面積損失）檢測能力：
金屬橫截面積損失檢測精確度：±0.05%；
金屬橫截面積損失檢測不確定度：±0.2%；
軸向位置示值檢測能力：±0.3%；
電源：計算機電池供電 5V，交流（AC220伏±10％）；
工作溫度：-20℃～40℃。
相對濕度：≤90％RH。

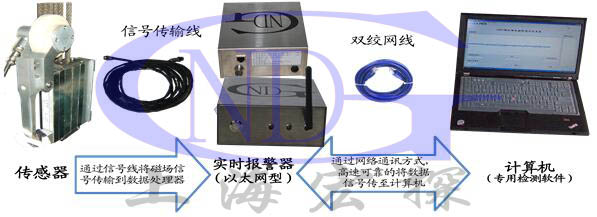

系統配置
| 傳感器 | 實時報警器 | 檢測軟件 | |
| GNDT-E15 | （檢測鋼絲繩直徑不大于14mm） |
以太網型多功能實時報警器（有線）
或 以太網型多功能實時報警器（無線） |
鋼絲繩監控系統軟件 |
| GNDT-ET15 | |||
| GNDT-E17 | （檢測鋼絲繩直徑不大于16mm） | ||
| GNDT-ET17 | |||
| 特殊型號可定制 | |||

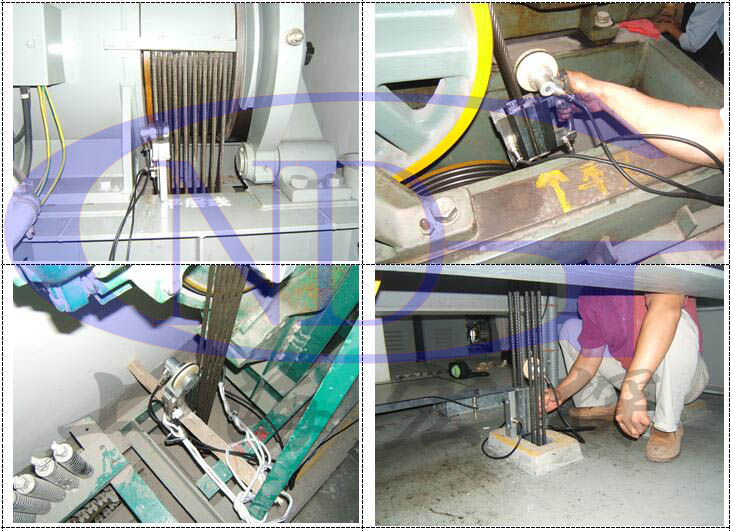

產品應用
